Apa Perbedaan Utama Antara Ferrosilikon dan Ferrosilikon Magnesium?

Dalam industri ferroalloy,ferrosilikon (FeSi)Danferrosilikon magnesium (FeSiMg)adalah dua produk yang sangat diperlukan, yang berfungsi sebagai landasan bagi pembuatan baja, pengecoran, dan sektor manufaktur utama lainnya. Meskipun memiliki nama yang mirip dan atribut ferroalloy yang sama, keduanya sangat berbeda dalam susunan kimia, logika produksi, keunggulan kinerja, dan skenario aplikasi. Bagi praktisi industri-baik teknisi pabrik baja, manajer bengkel pengecoran, atau spesialis pengadaan-memahami perbedaan-perbedaan ini sangat penting untuk mengoptimalkan proses produksi, memastikan kualitas produk, dan mengendalikan biaya.

Inti dari perbedaan antara paduan FeSi dan paduan FeSiMg terletak pada penambahan elemen fungsional: paduan ferrosilicon adalah paduan biner besi dan silikon, sedangkan magnesium ferrosilicon adalah paduan komposit terner berdasarkan paduan ferrosilicon dengan magnesium sebagai aditif fungsional. Perbedaan inti ini menyebar ke semua aspek lain dari kedua produk tersebut. Tabel berikut merangkum perbedaan utama keduanya:

2.1 Komposisi Kimia: Paduan Biner vs. Ternary

Komposisi kimia adalah akar penyebab semua perbedaan antara kedua produk, yang secara langsung menentukan kinerja dan arah penerapannya.

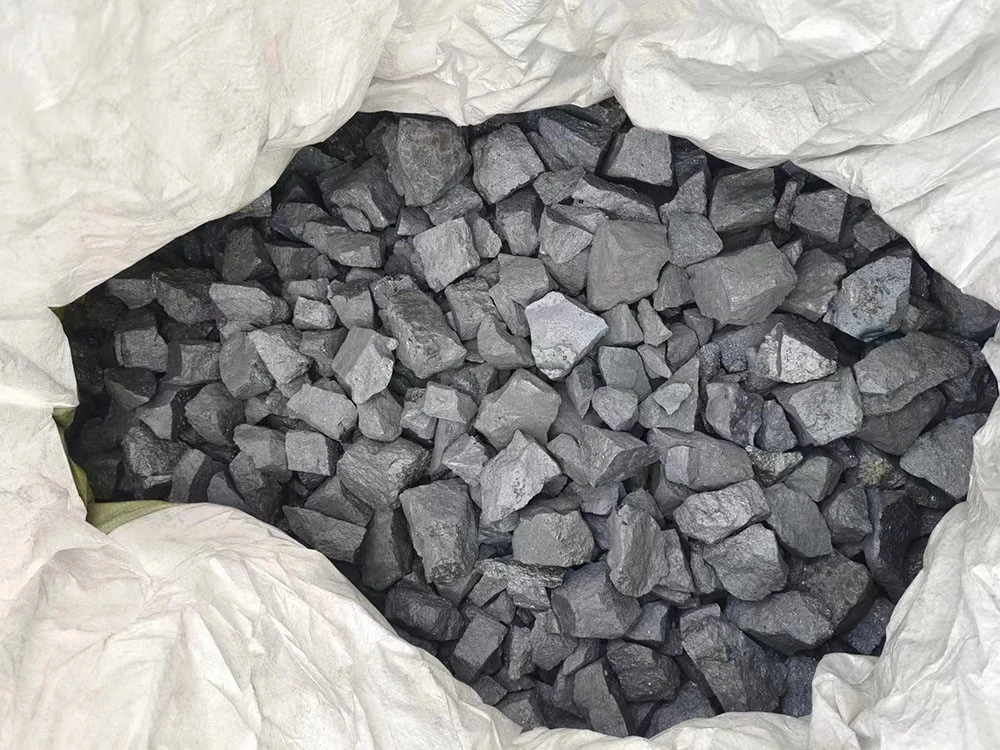

 Ferrosilikon (FeSi):

Sistem paduan biner murni – Komposisinya sederhana dan terfokus: besi dan silikon adalah satu-satunya komponen utama, dengan kandungan silikon menjadi indikator inti untuk penilaian. Misalnya,75% ferrosilikon (FeSi75)banyak digunakan dalam pembuatan baja karena keseimbangan biaya dan efisiensi deoksidasi; Ferrosilikon silikon tinggi 90% cocok untuk skenario yang memerlukan reduksi yang kuat, seperti peleburan ferroalloy. Pengotor jejak (aluminium, kalsium, karbon) dikontrol secara ketat tetapi tidak ditambahkan secara sengaja, karena dapat mempengaruhi stabilitas kinerja baja/besi cor.

 Ferrosilikon magnesium (FeSiMg):

Sistem komposit terner – Pada dasarnya adalah "paduan tambahan magnesium-berbasis ferrosilikon." Kandungan silikon lebih rendah dibandingkan ferrosilikon-silikon tinggi (biasanya 35%-46%) untuk menyeimbangkan titik leleh paduan dan laju retensi magnesium. Magnesium, sebagai elemen fungsional utama, menyumbang 4%-11%: kandungan magnesium yang terlalu rendah tidak dapat mencapai nodulisasi yang efektif, sedangkan kandungan yang terlalu tinggi meningkatkan biaya dan risiko kerapuhan. Penilaian secara langsung didasarkan pada kandungan magnesium-misalnya, FeSiMg8 berarti produk tersebut mengandung sekitar 8% magnesium, yang merupakan tingkat umum untuk coran besi ulet berukuran sedang.

2.2 Proses Produksi: Peleburan Dasar vs. Paduan Fungsional

Kedua produk tersebut mengandalkan peleburan tungku busur listrik (peralatan inti produksi ferroalloy), namun pencocokan bahan mentah, fokus pengendalian proses, dan kesulitan teknis utama keduanya sangat berbeda.

 Produksi ferrosilikon:

Fokus pada efisiensi reduksi silikon – Bahan bakunya sederhana: batu kuarsa (sumber silikon, kandungan SiO₂ Lebih besar dari atau sama dengan 98%), bijih besi/skrap baja (sumber besi), dan kokas (zat pereduksi). Suhu peleburan mencapai 1600-1800 derajat, dan proses intinya adalah mereduksi silikon dari batu kuarsa melalui kokas. Teknisi menyesuaikan rasio bahan mentah dan waktu peleburan untuk mengontrol kandungan silikon-misalnya, memproduksi FeSi90 memerlukan rasio kokas yang lebih tinggi dan waktu peleburan yang lebih lama untuk memastikan pengurangan silikon yang cukup.

 Produksi ferrosilikon magnesium:

Tambahkan paduan magnesium dan kontrol retensi – Proses ini dibuat berdasarkan peleburan ferrosilikon namun menambahkan tautan paduan magnesium yang penting, yang merupakan hambatan teknis. Dua metode utama digunakan:

- Metode paduan dalam-tungku:Selama tahap akhir peleburan ferrosilikon (ketika paduan besi-silikon cair terbentuk), bijih magnesium atau ingot magnesium ditambahkan ke tungku busur listrik. Tantangannya adalah magnesium memiliki titik didih yang rendah (1090 derajat ), jauh lebih rendah dibandingkan suhu peleburan-sehingga teknisi harus segera menurunkan suhu hingga sekitar 1300 derajat setelah menambahkan magnesium untuk mengurangi kehilangan penguapan.

- Metode reduksi termal silikon:Campurkan ferrosilikon (sebagai zat pereduksi), magnesium oksida (MgO), dan fluks, lalu lelehkan pada suhu 1200-1400 derajat. Silikon mereduksi MgO menjadilogam magnesium, yang langsung larut ke dalam matriks ferrosilikon. Metode ini memiliki tingkat retensi magnesium yang lebih tinggi tetapi memerlukan kontrol yang lebih ketat terhadap ukuran partikel bahan baku dan keseragaman pencampuran.

2.3 Karakteristik Kinerja: Deoksidasi vs. Nodulisasi

Perbedaan kinerja merupakan manifestasi langsung dari perbedaan komposisi dan proses, dan keduanya menentukan nilai penerapan unik setiap produk.

 Ferrosilikon:

"Pekerja keras deoksidasi dan paduan" – Keunggulan intinya terletak pada reduksibilitas yang kuat: silikon memiliki afinitas tinggi terhadap oksigen (lebih tinggi dari besi), sehingga dapat dengan cepat bereaksi dengan oksigen terlarut dalam baja cair untuk membentuk terak silika (SiO₂), yang mengapung ke permukaan dan dihilangkan, sehingga mengurangi kandungan oksigen baja dan meningkatkan ketangguhan dan ketahanan terhadap korosi. Selain itu, silikon yang dilarutkan dalam baja dapat meningkatkan kekuatan dan ketahanan ausnya-misalnya, menambahkan FeSi75 ke baja konstruksi dapat meningkatkan kekuatan luluhnya sebesar 10%-15%. Ia juga memiliki konduktivitas listrik yang baik, menjadikannya bahan tambahan untuk pembuatan elektroda di beberapa industri.

 Ferrosilikon magnesium:

"Pembuat besi ulet" – Ini mewarisi reduksi dasar ferrosilikon tetapi memperoleh kinerja inti yang unik dari magnesium: nodulisasi grafit. Pada besi cor kelabu tradisional, grafit terdapat dalam bentuk serpihan, yang berfungsi sebagai "retakan internal" dan mengurangi ketangguhan material. Ketika magnesium ferrosilikon ditambahkan ke besi tuang cair, atom magnesium teradsorpsi pada permukaan kristal grafit, mengubah arah pertumbuhannya dari serpihan menjadi bola. Grafit berbentuk bola mendistribusikan tegangan secara merata, sehingga meningkatkan ketangguhan besi tuang sebesar 3-5 kali lipat dan kekuatan tarik lebih dari 2 kali lipat-begitulah cara pembuatan besi ulet (juga dikenal sebagai besi tuang nodular). Namun, aktivitas kimia magnesium yang tinggi membuat magnesium ferrosilikon rentan bereaksi dengan uap air dan oksigen di udara, membentuk magnesium hidroksida dan oksida, yang membatalkan efek nodulisasinya sehingga diperlukan pengemasan tertutup dan penyimpanan kering.

2.4 Skenario Aplikasi: Keserbagunaan vs. Spesialisasi

Berdasarkan karakteristik kinerjanya, kedua produk tersebut telah membentuk batasan aplikasi yang berbeda, dengan ferrosilicon yang bersifat "serbaguna" dan silikon ferro magnesium yang "terspesialisasi".

 Ferrosilicon: Aplikasi Dasar Multi{0}}skenario

Sebagai ferroalloy dasar, ferrosilicon banyak digunakan di tiga bidang utama:

1. Industri pembuatan baja:Sebagai deoxidizer utama, ia menyumbang lebih dari 70% konsumsi ferrosilicon. Misalnya, 1 ton baja karbon membutuhkan 3-5 kg ​​FeSi75 untuk deoksidasi.

2. Industri pengecoran:Sebagai inokulan, ia menghaluskan struktur butiran besi tuang dan meningkatkan keseragamannya. Untuk produksi peralatan masak besi cor kelabu, penambahan ferrosilikon 0,2%-0,5% dapat mengurangi cacat pengecoran seperti porositas.

3. Produksi ferroalloy:Sebagai bahan mentah untuk peleburan ferromangan, ferrokromium, dan paduan lainnya, ia menghasilkan silikon pereduksi.

 Ferrosilicon Magnesium: Spesialisasi dalam Produksi Besi Ulet

Penerapan ferrosilicon magnesium sangat terfokus pada produksi besi ulet, yang banyak digunakan pada komponen-tekanan tinggi karena kinerjanya yang sangat baik. Skenario aplikasi yang umum meliputi:

- Industri otomotif:Produksi poros engkol, batang penghubung, dan kotak roda gigi-poros engkol besi ulet menggantikan baja tempa, sehingga mengurangi biaya produksi sebesar 20%.

- Industri saluran pipa:Memproduksi-pipa pasokan air dan gas berdiameter besar-ketahanan dan ketangguhan besi ulet terhadap korosi membuatnya cocok untuk proyek terkubur di bawah tanah dengan masa pakai lebih dari 50 tahun.

- Mesin teknik:Produksi gigi bucket excavator dan lengan loader-ketahanan aus dan ketahanan benturan dari besi ulet memenuhi-kondisi kerja tugas berat.

Terutama-Paduan femgsi jarang digunakan dalam pembuatan baja biasa: magnesium yang berlebihan akan membentuk magnesium sulfida dan oksida yang rapuh dalam baja, sehingga mengurangi ketangguhan dan kemampuan lasnya.

Singkatnya, perbedaan inti antara ferrosilicon dan ferrosilicon magnesium adalah adanya magnesium dan fungsi nodulisasi turunannya. Bagi praktisi industri, logika pemilihannya jelas:

Jika permintaan Anda adalah deoksidasi (pembuatan baja), pemurnian butiran (pengecoran), atau bahan mentah untuk produksi ferroalloy, pilih ferrosilikon, dan pilih tingkatan yang sesuai berdasarkan persyaratan kandungan silikon.

Jika permintaan Anda adalah memproduksi besi ulet dengan ketangguhan dan kekuatan tinggi, pilihlah magnesium ferrosilikon, dan tentukan kadarnya berdasarkan persyaratan kandungan magnesium (misalnya, FeSiMg8 untuk komponen umum, FeSiMg10 untuk komponen-berperforma tinggi).

Memahami perbedaan ini tidak hanya membantu dalam pemilihan bahan yang akurat namun juga memberikan dasar untuk mengoptimalkan jumlah penggunaan-misalnya, produksi besi ulet memerlukan kontrol yang tepat terhadap penambahan magnesium ferrosilikon (biasanya 1,0%-1,5% berat besi cair) untuk menghindari pemborosan biaya atau cacat kinerja. Dalam industri ferroalloy dan manufaktur yang terus berkembang, memahami sifat bahan inti adalah langkah pertama menuju produksi yang efisien dan berkualitas tinggi.
